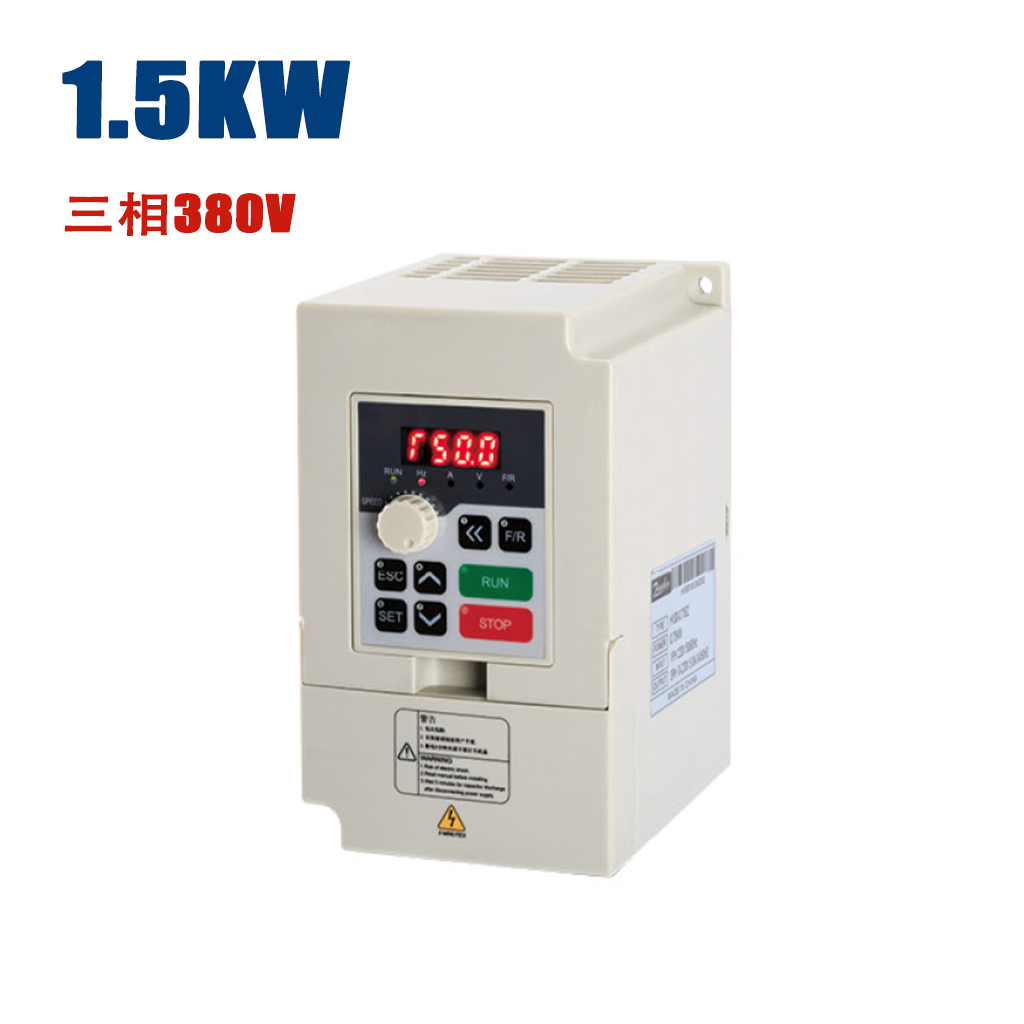

1.5KW 三相 380V 变频器
Zhong Hua Jiang
H100-1.5T4
1kg
89x149x110(mm)
输入电压：1.5KW 三相 380V
Zhong Hua Jiang H100-1.5T4是一款专为CNC数控设备、雕刻机、加工中心等应用场景设计的高性能矢量变频器。该系列产品采用先进的矢量控制技术，具备体积小、响应速度快、运行稳定、调速精准等特点，可有效控制1.5KW CNC主轴电机，实现高速、稳定、高精度加工。
该型号支持三相380V输入电源，输出适配1.5KW三相主轴电机，广泛应用于CNC雕刻机、木工机械、塑料加工设备、输送设备以及轻型自动化机械领域。
凭借可靠的电气性能和紧凑型设计，H100系列变频器不仅满足工业用户对主轴速度控制的需求，同时也是海外CNC设备制造商、批发商、经销商和自动化设备集成商的理想选择。
H100系列变频器采用先进的矢量变频控制技术，相比传统V/F控制方式，能够提供更快的动态响应速度和更稳定的低速运行性能。
通过精准控制输出频率和电机转矩，使CNC主轴电机能够：
保持稳定转速运行
提升加工精度
降低主轴运行振动
改善加工表面质量
延长主轴电机使用寿命
特别适用于对加工稳定性要求较高的CNC雕刻、切削和精密加工场景。
该变频器额定功率为：1.5KW
适用于：
1.5KW CNC水冷主轴电机
1.5KW CNC风冷主轴电机
小型雕刻机
桌面级CNC加工设备
木工雕刻设备
塑料加工机械
合理的功率匹配能够保证变频器与主轴电机之间稳定运行，避免功率不足导致过载，同时减少能源浪费。
H100-1.5T4支持：
输入电压：三相380V
适用于北美、日本、部分南美及其他采用380V电网标准的地区。
相比传统需要工业三相电源的变频器，该型号无需额外配置三相电源设备，安装更加简单，非常适合：
家庭工作室
小型加工厂
CNC创业用户
教育培训机构
海外DIY加工市场
参数：输出频率范围：0-650Hz
宽频率设计能够满足高速主轴电机的运行需求。
例如：
400Hz对应约24000RPM高速主轴
300Hz对应约18000RPM主轴
250Hz对应约15000RPM主轴
用户可以根据不同加工材料和刀具需求灵活调整主轴转速，实现：
木材高速雕刻
亚克力切割
塑料加工
PCB加工
轻金属加工

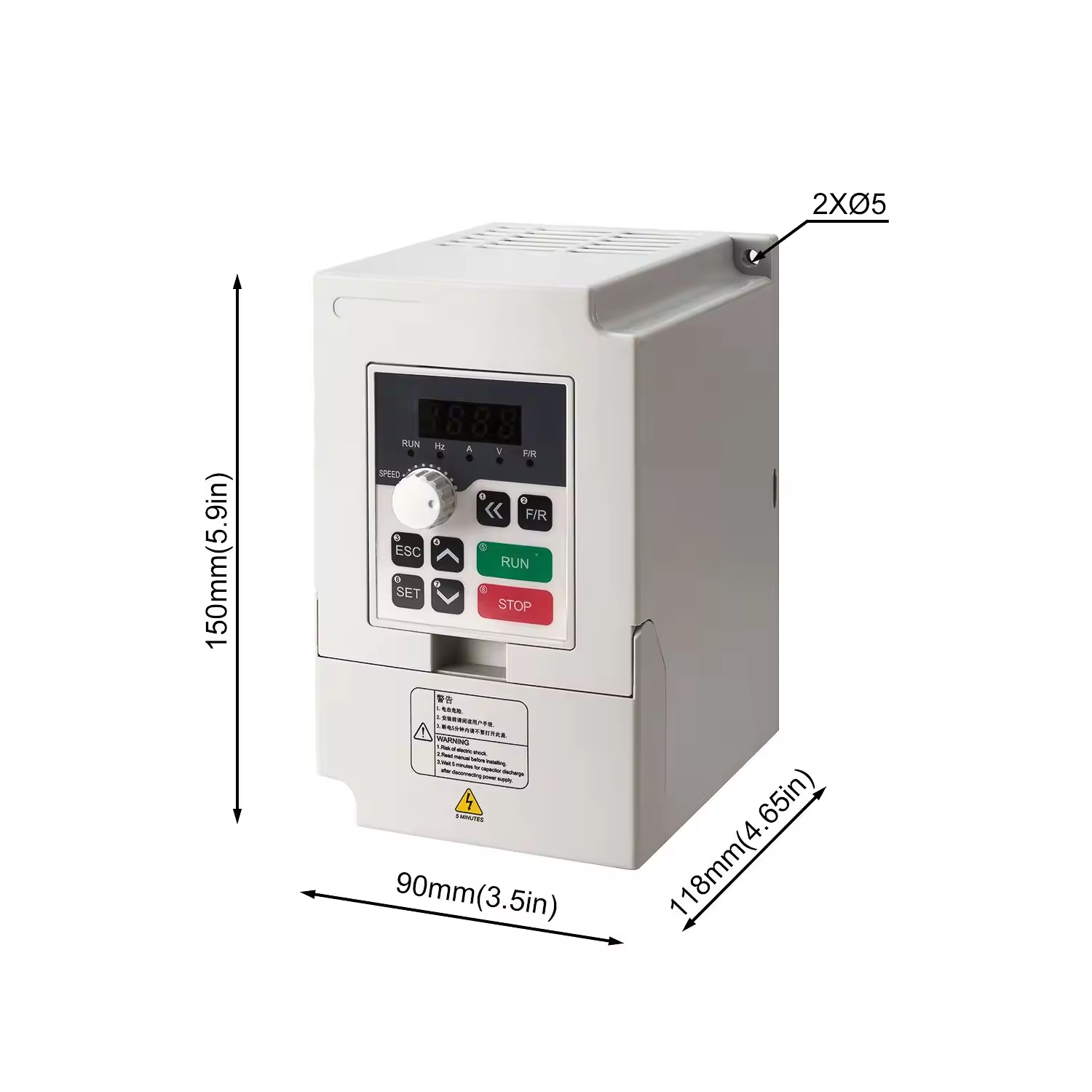

产品尺寸：
89 × 149 × 110mm
重量：约1KG
紧凑型结构设计，非常适合安装在：
CNC控制柜
小型设备机箱
自动化控制系统
相比传统变频器，H100系列有效减少设备空间占用，同时方便设备制造商进行整体结构设计。
H100系列具备多重保护功能，提高设备运行可靠性：
当主轴负载异常增加时，及时保护变频器和电机。
防止电网波动造成设备损坏。
实时监测内部温度，提高长期运行稳定性。
避免异常电气情况影响设备安全。
通过完善的保护机制，有效降低设备停机风险。
参数 | 规格 |
|---|---|
产品型号 | H100-1.5T4 |
额定功率 | 1.5KW |
适配电机功率 | 1.5KW |
输入电压 | 三相 380V |
输入电流 | 4.0A |
输入频率 | 50Hz/60Hz |
输出频率范围 | 0-650Hz |
产品重量 | 1KG |
产品尺寸 | 89×149×110mm |
该VFD变频器已预先设置基础主轴电机参数，用户无需进行复杂的初始调试即可快速投入使用。默认最大输出频率为400Hz，可通过变频器面板上的频率调节按键，或连接外部控制系统（如CNC控制器）实现主轴转速调节。
该变频器采用三相380V输入，能够将普通单相电源转换为适用于三相CNC主轴电机的电源，为使用380V电网环境的工作室、个人加工车间及小型制造企业提供便捷可靠的主轴驱动方案。
无需复杂接线和专业调试，即可实现CNC主轴电机的稳定变速运行，是木工雕刻、广告雕刻、PCB加工、金属非精密加工等应用场景中的理想配套设备。
该CNC变频器支持 Mach3控制软件 和 MODBUS485通信协议，可实现与CNC控制系统的高效数据交互，方便用户进行主轴启停、转速调节及运行状态监控，提高自动化加工效率。
变频器内置制动单元（Brake Unit），无需额外安装外部制动模块即可直接连接制动电阻。当主轴高速运行后需要快速减速或停止时，制动电阻能够有效吸收回馈能量，缩短减速时间，并提升主轴运行过程中的稳定性和控制精度。
该功能特别适用于对加工节拍和停止响应速度有较高要求的CNC应用场景，如雕刻加工、木工机械、PCB加工设备及自动化生产线等，有助于提升整体加工效率和设备安全性。
该CNC变频器采用高性能大风量散热风扇，相比普通风扇可提供超过20%的风量提升，有效增强内部空气循环，加快热量排出，降低变频器长时间运行时的温升。
同时，VFD内部采用独立散热风道设计，优化气流路径，使冷却空气能够快速通过关键发热元件区域，提高散热效率。独立风道结构还能减少加工环境中的灰尘、油雾及水汽进入电路板区域，为内部电子元件提供更好的防护。
该散热设计能够帮助变频器在CNC雕刻、木工加工、金属加工等工业环境中保持稳定运行，延长设备使用寿命，满足长时间连续加工需求。
该CNC变频器集成多种智能控制与保护功能，包括内置PID调节、速度追踪、多功能继电器输出、多重故障保护、运行状态反馈、转矩控制以及模拟量调节等功能，可满足不同CNC加工场景下对主轴控制的需求。
通过多重故障保护机制，VFD能够实时监测设备运行状态，并针对异常情况进行保护，例如过电流、过电压、欠电压、过热、过载等问题，有效降低变频器及主轴电机因异常运行造成的损坏风险。
同时，支持速度追踪功能，可帮助主轴在启动过程中实现更平稳的加速；PID控制功能能够提升转速调节精度；模拟量输入和转矩控制功能则可根据加工需求实现更加精准的主轴动力控制。
这些智能化功能能够帮助CNC雕刻机、数控铣床、木工加工设备等应用实现更稳定、更高效的加工运行，延长VFD与主轴电机的使用寿命。
该CNC变频器采用DSP矢量控制技术（DSP Vector Control），能够精准控制主轴电机运行状态，使主轴在低速旋转时依然保持强劲的输出转矩，满足复杂加工环境下对动力性能的要求。
通过死区补偿技术和自动转矩差补偿功能，变频器可有效提升低频运行性能，实现最低 0.25Hz低频稳定输出，并提供最高 180%高转矩输出能力，即使在低速切削、高负载加工等情况下，也能保持主轴运行平稳，减少失速风险。
该功能特别适用于对切削力度要求较高的CNC应用，如木工雕刻、金属加工、模具加工、精密铣削等场景，可帮助主轴电机获得更强动力响应、更稳定的加工效果，并提升整体加工效率。
该CNC变频器支持最高16kHz可调载波频率，用户可根据不同主轴电机及加工需求进行参数调整，有效优化变频器输出性能，降低运行噪音，提高主轴运行平稳性。
同时，变频器采用自动电压调节技术（AVR），能够根据负载变化自动补偿输出电压波动，确保VFD在不同加工条件下保持稳定的负载能力，为CNC主轴电机提供持续可靠的动力输出。
该功能有助于减少高速加工过程中的转速波动，提高主轴控制精度，特别适用于CNC雕刻机、木工加工设备、精密铣削设备等需要长时间稳定运行的应用场景。
Huajiang（华江）成立于2000年，最初专注于 CNC雕刻主轴电机 的研发与生产。
随着市场需求不断增长以及技术实力的提升，公司逐步扩大产品研发范围，相继拓展至：
变频器（VFD，Variable Frequency Drive）
CNC雕刻机（CNC Engraving Machine）
数控加工相关设备及配套产品
为了进一步拓展全球市场，提升品牌影响力，并为海外客户提供更加专业的 CNC 解决方案，我们于 2018年正式推出自主品牌 “Zhong Hua Jiang”。
凭借多年行业积累、持续的技术创新以及稳定的产品品质，Zhong Hua Jiang 已逐渐成为全球 CNC 主轴电机及数控设备领域值得信赖的供应商，为来自世界各地的经销商、批发商、制造商以及终端用户提供高性能产品与服务。
专业技术积累与自主研发能力
我们为自主研发的风冷主轴电机系列产品申请并注册了相关专利：
专利号：200730184245.5
该专利体现了 Zhong Hua Jiang 在 CNC 主轴电机结构设计、散热性能优化以及产品可靠性提升方面的技术实力。
我们在 CNC 主轴电机领域拥有超过 20年的研发与生产经验。
从产品设计、零部件加工、精密装配，到性能测试和质量检验，我们建立了完整的生产制造体系，确保每一台 CNC 主轴电机都具备稳定性能和可靠品质。
丰富的行业经验使我们能够深入理解不同市场客户的需求，为全球客户提供：
CNC主轴电机解决方案
OEM/ODM定制服务
批量采购支持
技术咨询与售后服务
经过多年的发展，Zhong Hua Jiang 产品已出口至全球多个国家和地区，包括：
美国
德国
欧洲市场
东南亚
中东地区
我们的产品不仅受到普通用户认可，也服务于海外知名企业及专业客户。
凭借稳定的产品质量、具有竞争力的价格以及完善的供应链能力，我们持续为全球 CNC 设备制造商、经销商、批发商和工业客户提供可靠的合作支持。
质量保证 卓越的性能表现和严格的质量控制 | 专利与认证 多项风冷主轴电机的专利 | 额外品牌价值 品牌价值受市场的高度认可 |
合理价格 工厂直销，高性价比 | 全天候服务支持 专业的技术支持，快速相应客户服务 | 快速可靠的交付能力 高效快速发货，实时物流追踪与更新 |
本厂高精款中华江数控雕刻机，涵盖 3018、3020、3040、6040 等机型，加工精度高、作业效率出众、设备运行稳定可靠，是各类高精度雕刻、切割加工项目的优选设备。
多款风冷、水冷高性能数控主轴电机可供选配，性能指标严苛，适配各类材质的加工生产需求，为数控加工设备提供强劲动力。
各类高精度数控辅件齐全，包含限位开关、Z 轴对刀仪、急停按钮等配件，全方位保障设备加工精度与操作安全，优化数控加工流程。
双层屏蔽线缆、屏蔽拖链电缆等产品，有效降低信号干扰，线路连接稳定安全，耐用性更强，保障设备电路长期稳定运行。
高性能数控步进电机，控制精度高、运行稳定耐用，可保障加工成品效果统一，为数控设备提供稳定动力驱动。
该型号H100-1.5T4专为额定功率1.5KW及以下的电机设计。为了确保设备稳定运行，建议电机的功率不要超过变频器的额定功率。
不可以。这款型号的输入电压为三相380V。如果您需要单相110V或220V输入的型号，请联系我们的客服人员，我们提供全系列电压规格的变频器供您选择。
矢量变频技术能够提供更高的低频转矩和更精确的速度控制。在CNC机床、印刷设备等需要频繁启停或负载变化的场合，矢量控制能确保电机运行更加平稳，有效提升加工精度和设备寿命。
它的最大输出频率可达650.0Hz。这使得它非常适合驱动高转速的CNC主轴电机（如24,000 RPM的风冷或水冷主轴）广泛应用于广告雕刻、模具加工等行业。
该变频器采用紧凑型设计，外型尺寸仅为89x149x10mm，重量1KG，非常适合安装在空间受限的控制柜内。同时，内部优化了散热风道，确保在高强度连续工作中依然保持良好的性能。
支持。作为专业工厂，我们欢迎OEM/ODM合作，可以根据您的需求定制品牌LOGO或特定参数。对于初次合作的客户，我们支持样品采购，样品费用可在后续大货订单中抵扣。
